| محل منبع: | جیانگ سو چین (سرزمین اصلی) |
|---|---|
| نام تجاری: | Wuxi Sylaith |
| گواهی: | SGS |
| شماره مدل: | STK30 STKM11A STKM112B STKM112C |
| مقدار حداقل تعداد سفارش: | 1MT |
| قیمت: | Negotiable |
| جزئیات بسته بندی: | بسته استاندارد ضد آب |
| زمان تحویل: | 3-15 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 50000 تن در سال |
| اندازه: | 6mm-340mm | مواد: | فولاد کربن | فولاد آلیاژی |
|---|---|---|---|
| ضخامت دیوار: | 1mm-50mm | شکل: | گرد |
| نوع تولید: | سرد کشیده، نورد سرد یا نورد گرم. | مقطع تحصیلی: | STKM 11A، STKM 12A، STKM 12C، STKM 12B، STKM 13A، STKM 13B، STKM 13C، STKM 15A، STKM 17A، |
| برجسته: | لوله بدون درز سرد کشیده شده از فولاد کربن,لوله بدون درز STKM 12C,لوله فولادی بدون درز JIS G3445 |
||
JIS G3445 STKM11A, STKM 12A, STKM 12C, STKM 13A لوله فولادی بدون درز سرد کشیده شده
توضیحات محصول
استاندارد: JIS G3445
اندازه:6mm-340mm
WT.: 1mm-50mm
شکل: گرد
تکنیک: سرد کشیده، نورد سرد یا نورد گرم.
طول: طول تصادفی تکی / طول تصادفی دو برابر یا به عنوان درخواست واقعی مشتری حداکثر طول 10 متر است
مقطع تحصیلی:STKM 11A، STKM 12A، STKM 12C، STKM 12B، STKM 13A، STKM 13B، STKM 13C، STKM 15A، STKM 17A

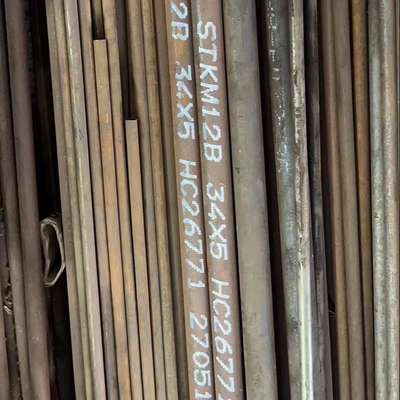

علامت گذاری
هر لوله ای که بازرسی را گذرانده باشد باید به صورت خوانا با موارد زیر مشخص شود، ترتیب چیدمان اقلام مشخص نشده است.
با این حال، برای لوله‌های کوچک‌تر یا بنا به درخواست خریدار، لوله‌ها ممکن است به صورت بسته‌بندی شوند و برای هر بسته با وسایل مناسب علامت‌گذاری شوند.
(1) تعیین درجه
(2) نماد حرفی که فرآیند تولید را نشان می دهد
توجه داشته باشید:
§ گواهی آزمون آسیاب طبق EN10204.3 صادر خواهد شد
§ لوله ها باید بدون درز یا جوش داده شوند.
حفاظت و بسته بندی:
§ بسته بندی شده در جعبه یا بسته های چوبی محافظت شده با کاغذ پلاستیکی، و به طور مناسب برای تحویل مناسب دریا یا به عنوان درخواست محافظت می شود.
§ لوله ها باید با محافظ خوردگی موقت تحویل داده شوند.نوع حفاظت باید به تشخیص سازنده باشد
استاندارد جهانی مقایسه با JIS G3445
|
NUBER |
مقطع تحصیلی |
NUBER |
مقطع تحصیلی |
NUBER |
مقطع تحصیلی |
NUBER |
مقطع تحصیلی |
|
|
D 3517 |
درجه 11 A |
STKM 11 A |
A513 |
MT1010 |
G-3445 |
STKM11A |
- |
- |
|
A519 |
MT1010 |
|||||||
|
|
درجه 12A |
STKM 12 A |
A513 |
MT1015 |
|
STKM12A |
980 |
CDS-3 |
|
A519 |
MT1015 |
|||||||
|
|
کلاس 12 ب |
STKM 12 B |
- |
- |
|
STKM12B |
- |
- |
|
|
درجه 12C |
STKM 12C |
A512 |
MT1015 |
|
STKM12C |
- |
- |
|
A513 |
||||||||
|
|
درجه 13 A |
STKM 13 A |
A512 |
MT 1025 |
|
STKM13A |
- |
- |
|
A513 |
MTX1025 |
|||||||
|
A519 |
MT 1025 |
|||||||
|
|
درجه 13B |
STKM 13 B |
- |
- |
|
STKM13B |
980 |
CDS-4 |
|
|
درجه 13 C |
STKM 13 C |
- |
- |
|
STKM13C |
- |
- |
|
|
درجه 14 الف |
STKM 14 A |
A513 |
MT1030 |
|
STKM14A |
1717 |
CDS- 103 |
|
A519 |
MT1030 |
|||||||
|
|
درجه 14 ب |
STKM 14 B |
- |
- |
|
STKM14B |
- |
- |
|
|
درجه 14 C |
STKM 14 C |
- |
- |
|
STKM14C |
- |
- |
|
|
درجه 15 الف |
STKM 15 A |
A513 |
MT1033 |
|
STKM15A |
1717 |
CDS- 105 |
|
|
درجه 15 C |
STKM 15 C |
- |
- |
|
STKM15C |
- |
- |
|
|
درجه 16 الف |
STKM 16 A |
A519 |
MT1040 |
|
STKM16A |
980 |
CDS-5 |
|
|
درجه 16 C |
STKM 16 C |
- |
- |
|
STKM16C |
- |
- |
|
|
درجه 17 A |
STKM 17 A |
A519 |
MT1050 |
|
STKM17A |
980 |
CDS-7 |
|
1717 |
CDS- 107 |
|||||||
|
|
درجه 17 C |
STKM 17 C |
- |
- |
|
STKM17B |
- |
- |
|
|
درجه 18 A |
STKM 18 A |
A519 |
MT1524 |
|
STKM18A |
980 |
CDS-9 |
|
|
درجه 18 ب |
STKM 18 B |
- |
- |
|
STKM18B |
- |
- |
|
|
درجه 18 C |
STKM 18 C |
- |
- |
|
STKM18C |
- |
- |
|
|
درجه 19 A |
STKM 19 A |
- |
- |
|
- |
- |
- |
|
|
درجه 19 C |
STKM 19 C |
- |
- |
|
- |
- |
- |
|
|
درجه 20 الف |
STKM 20 A |
- |
- |
|
- |
- |
- |
ترکیب شیمیایی
|
مقطع تحصیلی |
واحد ٪ | |||||
| سی | سی | منگنز | پ | اس | Nb یا V | |
| STKM 11A | حداکثر 0.12 | حداکثر 0.35 | حداکثر 0.60 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 12A |
حداکثر 0.20 |
حداکثر 0.35 |
حداکثر 0.60 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 12B | ||||||
| STKM 12C | ||||||
| STKM 13A |
حداکثر 0.25 |
حداکثر 0.35 |
0.30 ~ 0.90 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 13B | ||||||
| STKM 13C | ||||||
| STKM 14A |
حداکثر 0.30 |
حداکثر 0.35 |
0.30 تا 1.00 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 14B | ||||||
| STKM 14C | ||||||
| STKM 15A |
0.25 ~ 0.35 |
حداکثر 0.35 |
0.30 تا 1.00 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 15C | ||||||
| STKM 16A |
0.35 ~ 0.45 |
حداکثر 0.40 |
0.40 ~ 1.00 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 16C | ||||||
| STKM 17A |
0.45 ~ 0.55 |
حداکثر 0.40 |
0.40 ~ 1.00 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 17C | ||||||
| STKM 18A |
حداکثر 0.18 |
حداکثر 0.55 |
حداکثر 1.50 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 18B | ||||||
| STKM 18C | ||||||
| STKM 19A |
حداکثر 0.25 |
حداکثر 0.55 |
حداکثر 1.50 |
0.040 حداکثر |
0.040 حداکثر |
- |
| STKM 19C | ||||||
| STKM 20A | حداکثر 0.25 | حداکثر 0.55 | حداکثر 1.60 |
0.040 حداکثر |
0.040 حداکثر |
0.15 حداکثر |
ویژگی های مکانیکی
| تعیین | ازدیاد طول % | قدرت خمشی |
|
استحکام کششی N/П {kgf/П} |
نقطه تسلیم یا اثبات N/П {kgf/П} |
قدرت مسطح فاصله بین صفحات صاف (H) (D بیرون از لوله است) |
|||||
|
شماره 4،
شماره 11
شماره 12
قطعات تست جهت طولی |
شماره 4،
شماره 5 قطعات تست جهت عرضی
|
زاویه خم |
شعاع داخلی
(D بیرون از لوله است) |
||||
| STKM11A |
290{30} دقیقه |
- | 35 دقیقه | 30 دقیقه. | 1/2 D | 180 | 4 D |
| STKM12A |
340{35} دقیقه |
175{18} دقیقه |
35 دقیقه | 30 دقیقه. | 2/3 D | 90 | 6 D |
| STKM12B |
390{40} دقیقه |
275{28} دقیقه |
25 دقیقه | 20 دقیقه | 2/3 D | 90 | 6 D |
| STKM12C |
470{48} دقیقه |
355{36} دقیقه |
20 دقیقه | 15 دقیقه. | - | - | - |
|
STKM13A |
370{38} دقیقه |
215{22} دقیقه |
30 دقیقه. |
25 دقیقه |
2/3 D |
90 |
6 D |
|
STKM13B |
440{45} دقیقه |
305{31} دقیقه |
20 دقیقه |
15 دقیقه. |
3/4 D |
90 |
6 D |
|
STKM13C |
510{52} دقیقه |
380{39} دقیقه |
15 دقیقه. |
10 دقیقه. |
- |
- |
- |
|
STKM14A |
410{42} دقیقه |
245{25} دقیقه |
25 دقیقه |
20 دقیقه |
3/4 D |
90 |
6 D |
| STKM14B |
500{51} دقیقه |
355{36} دقیقه |
15 دقیقه. | 10 دقیقه. | 7/8 D | 90 | 8 D |
|
STKM14C |
550{56} دقیقه |
410{42} دقیقه |
15 دقیقه. |
10 دقیقه. |
- |
- |
- |
|
STKM15A |
470{48} دقیقه |
275{28} دقیقه |
22 دقیقه |
17 دقیقه |
3/4 D |
90 |
6 D |
|
STKM15C |
580{59} دقیقه |
430{44} دقیقه |
12 دقیقه |
7 دقیقه |
- |
- |
- |
|
STKM16A |
510{52} دقیقه |
325{33} دقیقه |
20 دقیقه |
15 دقیقه. |
7/8 D |
90 |
8 D |
|
STKM16C |
620{63} دقیقه |
460{47} دقیقه |
12 دقیقه |
7 دقیقه |
- |
- |
- |
|
STKM17A |
550{56} دقیقه |
345{35} دقیقه |
20 دقیقه |
15 دقیقه. |
7/8 D |
90 |
8 D |
|
STKM17C |
650{66} دقیقه |
480{49} دقیقه |
10 دقیقه. |
5 دقیقه. |
- |
- |
- |
|
STKM18A |
440{45} دقیقه |
275{28} دقیقه |
25 دقیقه |
20 دقیقه |
7/8 D |
90 |
6 D |
|
STKM18B |
490{50} دقیقه |
315{32} دقیقه |
23 دقیقه |
18 دقیقه |
7/8 D |
90 |
8 D |
| STKM18C |
510{52} دقیقه |
380{39} دقیقه |
15 دقیقه. | 10 دقیقه. | - | - | - |
| STKM19A |
490{50} دقیقه |
315{32} دقیقه |
23 دقیقه | 18 دقیقه | 7/8 D | 90 | 6 D |
| STKM19C |
550{56} دقیقه |
410{42} دقیقه |
15 دقیقه. | 10 دقیقه. | - | - | - |
| STKM20A |
540{55} دقیقه |
390{40} دقیقه |
23 دقیقه | 18 دقیقه | 7/8 D | 90 | 6 D |
ظاهر
⚫ لوله ها باید عملاً مستقیم باشند.و دو انتها باید با محور لوله زاویه قائمه داشته باشند
⚫ لوله ها باید عاری از ایرادات مضر برای استفاده عملی باشند.
⚫ پرداخت سطح لوله ها، در صورت مشخص شدن خاص، باید توسط خریدار و سازنده توافق شود.
تحمل در قطر بیرونی
| بخش | تلورانس ها در قطر خارجی |
| شماره 1 | زیر 50 میلی متر ± 0.5 میلی متر |
| 50 میلی متر یا بیشتر از 1% | |
| شماره 2 | زیر 50 میلی متر ± 0.25 میلی متر |
| 50 میلی متر یا بیشتر از 0.5% | |
|
شماره 3 |
زیر 25 میلی متر ± 0.12 میلی متر |
| 25 میلی متر یا بیشتر به و به استثنای40 میلی متر ± 0.15 میلی متر | |
| 40 میلی متر یا بیشتر به و به استثنای50 میلی متر ± 0.18 میلی متر | |
| 50 میلی متر یا بیشتر به و به استثنای60 میلی متر ± 0.20 میلی متر | |
| 60 میلی متر یا بیشتر به و به استثنای70 میلی متر ± 0.23 میلی متر | |
| 70 میلی متر یا بیشتر به و به استثنای80 میلی متر ± 0.25 میلی متر | |
| 80 میلی متر یا بیشتر به و به استثنای90 میلی متر ± 0.30 میلی متر | |
| 90 میلی‌متر یا بیشتر از 100 میلی‌متر ± 0.40 میلی‌متر | |
| 100 میلی متر یا بیشتر از 0.50٪ |
تحمل ضخامت
| بخش | تلورانس در ضخامت دیوار |
|
شماره 1 |
زیر 4 میلی متر |
| +0.6 میلی متر | |
| -0.5 میلی متر | |
| 4 میلی متر یا بیشتر | |
| 15% | |
| -12.50٪ | |
|
شماره 2 |
زیر 3 میلی متر |
| ± 0.3 میلی متر | |
| 3 میلی متر یا بیشتر |

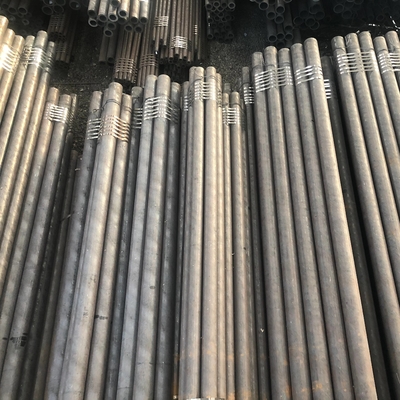

عکس تفصیلی
عکس های فاکتوری
پردازش لوله و لوله
کاربرد
لوله های بدون درز STKM 11A
JIS G3445 STKM 11A, STKM 12A, STKM 12C, STKM 13A, STKM 13C, STKM 15A, STKM 15C, STKM 17A, STKM
لوله های فولادی کربن 17C مورد استفاده برای ماشین آلات، اتومبیل، دوچرخه، مبلمان، لوازم خانگی و سایر قطعات ماشین.
