جزئیات محصول:
پرداخت:
|
| ویژگی های: | دیوار ضخیم | کاربرد: | سیلندر هیدرولیک | |
|---|---|---|---|
| شرایط تحویل: | BK | BKS | NBK | سرد به پایان رسیده | سرد کشیده | استرس رفع شده است | مقطع تحصیلی: | ST52 | E355 | St45 | SAE1026 | 20 # | 27SiMn |
| نام محصول: | لوله های فولادی خفیف | بخش شکل: | دور |
| استاندارد: | SAE1026 | DIN 2391 | EN 10305 | روش: | بدون درز | برش سرد | سرد برداشته شده | |
| برجسته: | mild steel tube,steel round tube |
||

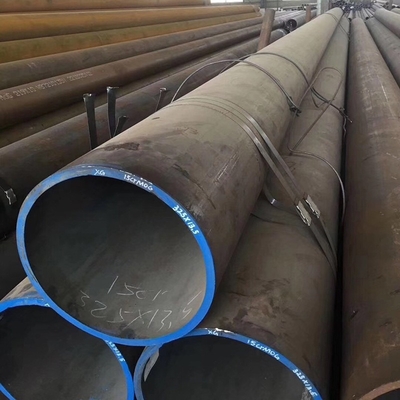

St45 20 # لوله کربن سبک خرد شده برای هیدرولیک سیلندر DIN 2391 EN 10305
جزئیات سریع:
محصولات: لوله های سیلندر هیدرولیک / لوله فولادی دقیق
استاندارد: DIN 2391 / EN 10305 / GB8713-88 / GB / T3639-2000
درجه: St52 / E355 / St45 / SAE1026 / 20 # / 27SiMn
SIZE: (میلی متر)
OD: 45mm ~ 500mm
WT: 3mm ~ 50mm
شرح:
1. تنوع
فرم پردازش | IDMM | طول | راستی | IDtolerance | IDRoughness (RA) |
سرد نورد | 30-100 | ≤24M | 0.3-1.0 / 1000 | H8-H10 | 0.4-1.6um |
خرد شده | 30-250 | ≤24M | H8-H10 | 0.8-1.6um | |
با سنگ تیز کردن | 40-500 | ≤24M | H8-H9 | 0.4-0.8 مترمربع | |
SRB | 50-250 | ≤24M | H8 | 0.1-0.4 مترمربع |
2. مشخصات مواد و مشخصات اسناد
ST52، BK + S یا NBK، DIN2391
OD: 45-50mm WT: 3-50mm
3. ترکیب شیمیایی (٪)
درجه فولاد | ترکیب شیمیایی،٪ | |||||
سی | سی | Mn | پ | S | کروم | |
≤ | ||||||
St45 | 0.17-0.24 | 0.17-0.37 | 0.35-0.65 | 0.035 | 0.035 | 0.250 |
ST52 (E355) | ≤ 0.22 | ≤0.55 | ≤1.6 | 0.025 | 0.025 | 0.25 |
SAE1026 | 0.22-0.28 | 0.15-0.35 | 0.60-0.90 | 0.040 | 0.050 | / |
27SiMn | 0.24-0.32 | 1.10-1.40 | 1.10-1.40 | 0.035 | 0.035 | 0.300 |
20 # | 0.17-0.24 | 0.17-0.37 | 0.35-0.65 | 0.035 | 0.035 | 0.250 |
4. خواص مکانیکی
شرایط تحویل | BK سرد به پایان رسید (سخت) | BKS سرد و کشیده شده استرس است | |||
درجه فولاد | Rm Mpa | طول عمر | Rm MPa | ReH MPa | طول عمر |
ST45 | ≥550 | ≥5 | ≥520 | ≥375 | ≥15 |
ST52 (E355) | ≥640 | ≥5 | ≥600 | ≥520 | ≥14 |
SAE1026 | ≥640 | ≥5 | ≥600 | ≥510 | ≥15 |
16 مین | ≥640 | ≥5 | ≥600 | ≥520 | ≥14 |
20 # | ≥550 | ≥8 | ≥520 | ≥375 | ≥15 |
5. وضعیت عرضه
لوله های فولادی بدون درز سرد، استحکام کم و غلطک و یا اصطکاک رفته
6. سطح ناراحتی
Ra = 0.4 ~ 0.8 میکرون
7. تحمل دیاگرام داخلی.
اندازه شناسه | تحمل ID | تحمل ضخامت دیواره | ||
H8 | H9 | H10 | ± 7.5٪ > 210 میلیمتر ± 10٪ | |
30 | +0.0330 | +0.0520 | +0.0840 | |
> 30-50 | +0.0390 | +0.0620 | +0.1000 | |
> 50-80 | +0.0460 | +0.0740 | +0.1200 | |
> 80-120 | +0.0540 | +0.0870 | +0.1400 | |
> 120-180 | +0.0630 | +0.1000 | +0.1600 | |
> 180-250 | +0.0720 | +0.1150 | +0.1850 | |
> 250-315 | +0.0810 | +0.1300 | + 0.2100 | |
8. تحمل در دیواره خارجی.
≤ Dia 40 +/- 0.2 میلی متر
≥ Dia 40 ≤ Dia 100 +/- 0.3mm
≥ دیا 100 + / - 0.5 میلی متر
9. ظاهر
لوله باید سطحی داخلی و خارجی صاف و سازگار با فرایند کار سرد داشته باشد، سطح داخلی لوله باید از زنگ زدگی، خش، و سایر بی نظمی های سطحی باشد.
10. دامنه
لوله سیلندر Hydaulic برای جرثقیل مفصل گردنده، دستگاه تزریق و نرم افزار ساخت ماشین
برنامه های کاربردی:
مورد استفاده در سیستم هیدرولیکی، اتصال کارت های لنت شده (اتصالات لوله) با ماشین تطبیق و در مواردی که دقت بالا، روشنایی، پاکی و خواص مکانیکی لوله مورد نیاز است.
مزیت رقابتی:
شرکت Huacheng لوله سازی یکی از بزرگترین تولید کنندگان لوله های فولادی بدون درز در چین است. ما API 5L، API 5CT، PED، BV، گواهینامه TUV و صدور گواهینامه سیستم کیفیت ISO را تصویب کردیم. با کیفیت خوب و قیمت رقابتی، ما معتقدیم می توانیم تامین کننده قابل اعتماد شما.
تصاویر Factroy:
لوله و لوله پردازش
تجهیزات کارخانه:
خط تولید:
کنترل کیفیت:
لوله های فولادی و لوله کاربرد:
بسته بندی:
صادرات استاندارد / جعبه چوبی
گواهینامه اصلی:
PED ISO BV TUV و غیره
